日本大隈大型单刀架CNC车床LB35Ⅲ/LB45Ⅲ支撑高速重切削的高刚性主轴

3点支撑式轴承实现稳定的强力切削

   （双列圆柱滚子轴承＋高速组合推力球轴承）

抑制热位移的轴承座冷却

防止切削液浸入主轴轴承的独家构造

    （迷宫式密封结构）

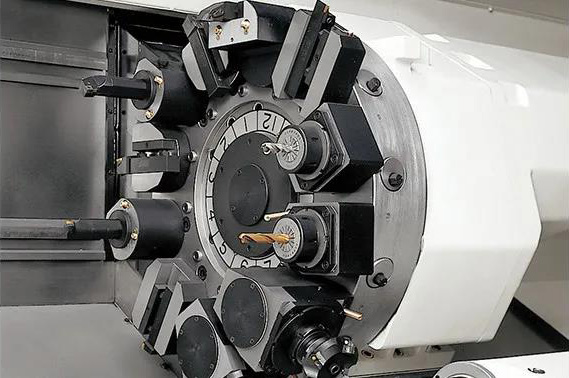

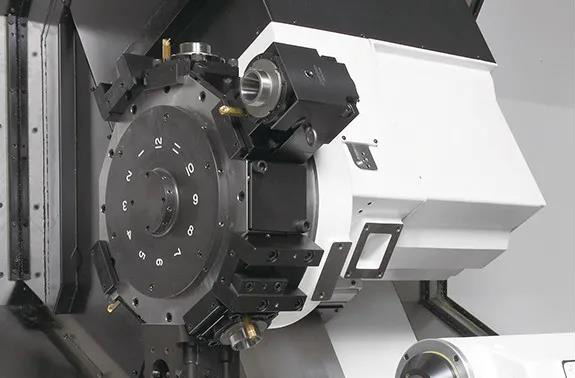

创造出高加工效率的V12复合刀架

可在所有工位安装L（车削）、M（铣削）刀具

LB35Ⅲ（M)、LB45Ⅲ（M）VDI规格

采用快速换刀系统（VDI）

・0.3秒/1分度的高速刀盘旋转（LB35Ⅲ）

不受不平衡装刀影响的旋转速度

※LB45Ⅲ是0.7秒/分度

・X轴：15m/min，Z轴：以20m/min的高速进给进一步缩短非切削时间

・采用无反向间隙的X轴直接驱动机构

LB45Ⅲ（MY）径向切削规格

用高输出、高转矩电机实现强有力的铣削

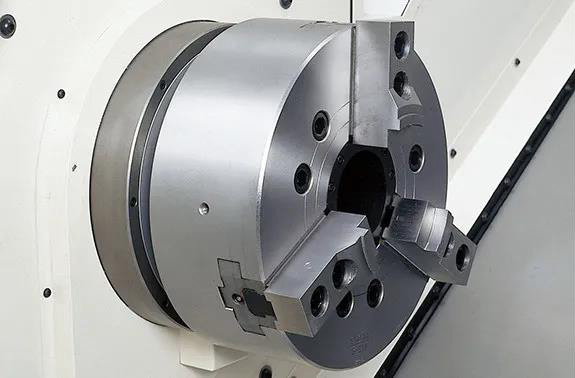

・强力重切削也能轻松应对的强力卡紧

・采用了大径连接器（LB35Ⅲ:ø354、LB45Ⅲ：ø460）强力油压卡紧系统的刀架

・采用减少刀具干涉的大径刀架

（对边LB35Ⅲ:570mm、LB45Ⅲ：700mm）

・使用了伺服电机的NC刀架

连续加工尺寸变化 ø17μm（LB35Ⅲ实测值）

大隈的"Thermo-Friendly Concept"不仅实现了在室温变化时保持尺寸的高稳定性，而且也实现了在机械起动时或再次开始加工时的尺寸的高稳定性。缩短为使热位移稳定下来的暖机运转时间，以减轻再次开始加工时的尺寸修正负担。

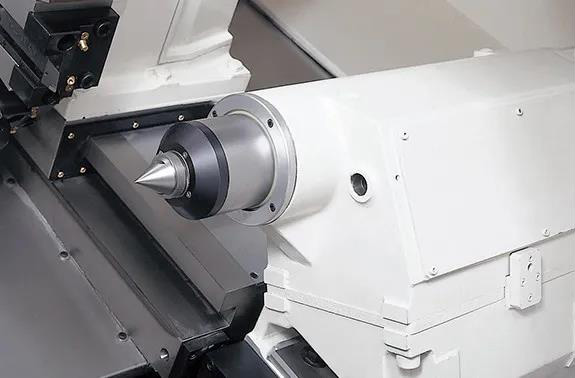

适宜于轴加工的内置型尾架

・标准配置采用高刚性的内置式。

　套管轴直径 LB35Ⅲ:ø120mm、LB45Ⅲ:ø130mm

　尾架内置 MT.No5

日本大隈大型单刀架CNC车床LB35Ⅲ/LB45Ⅲ

以Y轴功能集约工序

复杂形状的工件也可一次装卡加工

（LB45Ⅲ MY规格）

・采用双导轨系统，使高精度广范围的Y轴适应多样的铣削加工

・实现一次装卡加工的集约工序
